Im Jahr 2023 hat die Firma BaltiCo aus Hohen Luckow in Mecklenburg der Stadt Herne drei Fahrrad- und Fußgängerbrücken aus kohlenstofffaserverstärktem Kunststoff (CFK) geliefert. Diese Brücken wurden mithilfe der innovativen CFK-Stablegetechnologie von BaltiCo hergestellt und haben Längen von 11,1 m, 15,6 m und 18,4 m. Mit einer einheitlichen Wegbreite von 3 m bieten sie eine sichere und stabile Passage für Fußgänger und Radfahrer.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Stabile Stabgitterstruktur durch Stabwickelverfahren bei Brückenbau von BaltiCo
Bei der BaltiCo GmbH werden die Überbaukomponenten der Brücken mithilfe des patentierte Stabwickelverfahrens in drei Elementen vorgefertigt. Hierbei werden harzgetränkte Kohlenstofffaserstränge in einem definierten Muster auf GFK-Spante aufgebracht, indem ein Portalrobotersystem zum Einsatz kommt. Diese fortschrittliche Fertigungstechnik ermöglicht die Herstellung einer stabilen Stabgitterstruktur, die den Anforderungen im Brückenbau gerecht wird.
Leichte Brücken mit hoher Belastbarkeit: Effizienter Aufbau und niedrige Kosten

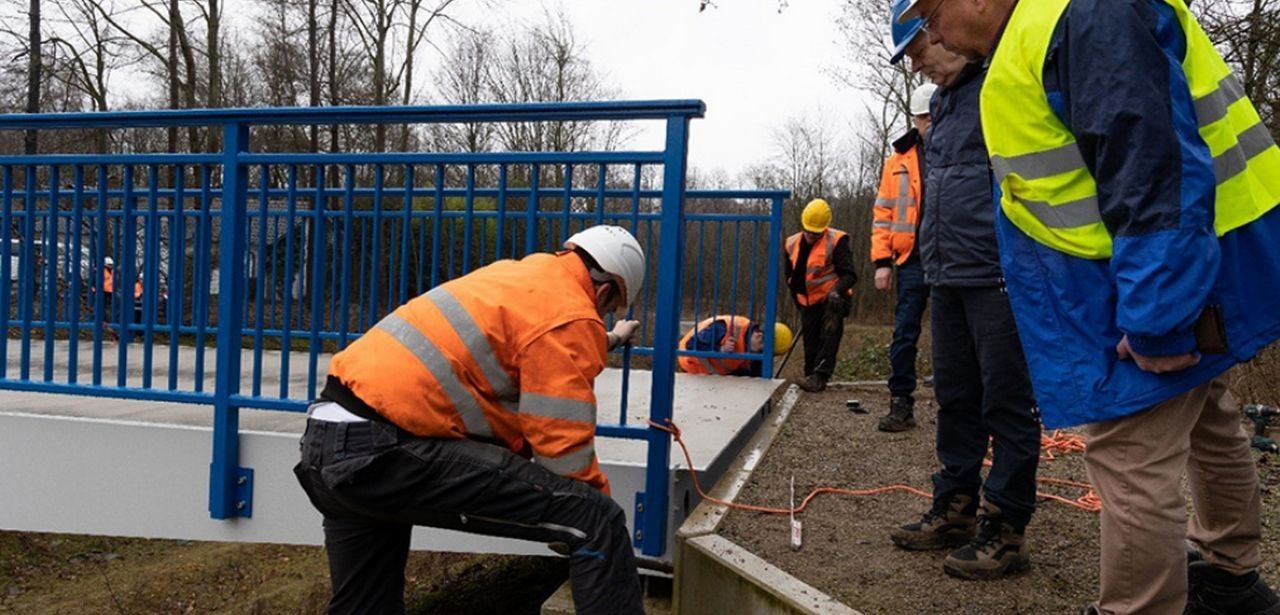

Die Brücken wurden gemäß den Euronormen für Belastungen und das Befahren mit einem 12 t LKW konzipiert. Trotz ihres geringen Gewichts von unter 8 t konnten sie sicher von Hohen Luckow nach Herne transportiert werden. Der schnelle Aufbau der Brücken innerhalb weniger Stunden ermöglichte eine effiziente und kostengünstige Umsetzung des Projekts.
Zulassung der Brücken nach ZiE und vBG durch Fachexperten
Für die Zulassung der Brücken wurde eine gründliche statische Prüfung durchgeführt, die eine Zustimmung im Einzelfall (ZiE) und eine vorhabenbezogene Bauartgenehmigung (vBG) umfasste. Die IMA Materialforschung und Anwendungstechnik GmbH Dresden (Applus+ IMA Dresden) führte alle zulassungsrelevanten Versuche durch, darunter die Werkstoffcharakterisierung und Bauteilversuche an Brückensegmenten in Originalgröße.
Prof. Dr.-Ing. Jens Ridzewski von Composite Consulting hatte die übergeordnete Projektkoordination für die Herstellung der Brücken aus faserverstärktem Kunststoff. Ridzewski betont die bereits vorhandenen Technologien und Methoden für den Einsatz solcher Bauwerke und fordert alle Beteiligten auf, traditionelle Denkweisen zu überdenken und neue Wege zu gehen.
Innovative CFK-Brücken von BaltiCo bieten technische und finanzielle Vorteile
Seit 1993 ist die Firma BaltiCo ein Experte im Einsatz von Faserverbundwerkstoffen und bietet innovative Lösungen für verschiedene Branchen wie den Brückenbau, Windkraftanlagen, Maschinenbau und maritime Anwendungen. Besonders bemerkenswert sind die CFK-Brücken von BaltiCo, die sich durch ihre hohe Langlebigkeit und den geringen Pflegeaufwand auszeichnen. Dies ist auf die hervorragende Witterungsbeständigkeit des verwendeten Kunststoffs zurückzuführen. Geschäftsführer Dr.-Ing. Dirk Büchler garantiert diese Eigenschaften und die Stadt Herne kann nachhaltige Einsparungen verzeichnen. Darüber hinaus ermöglicht die CFK-Konstruktion einen einfachen Aufbau, selbst in schwierigem Gelände.
CFK-Brücken bieten viele Vorteile gegenüber konventionellen Bauweisen
Die neuen CFK-Brücken von BaltiCo sind ein Meilenstein im Brückenbau. Sie beeindrucken mit ihrer Leichtigkeit, Belastbarkeit und Langlebigkeit. Dank des innovativen Stabwickelverfahrens können die Brücken effizient vorgefertigt und vor Ort schnell aufgebaut werden. Sie haben sich bereits in anderen Projekten bewährt und bieten gegenüber herkömmlichen Bauweisen zahlreiche Vorteile. Durch den Einsatz von kohlenstofffaserverstärktem Kunststoff ermöglichen die Brücken größere Spannweiten bei geringerem Gewicht im Vergleich zu Stahlbeton. Zudem ist der Pflegeaufwand aufgrund der guten Witterungsbeständigkeit des Kunststoffs minimal.
Die Verwendung von kohlenstofffaserverstärktem Kunststoff (CFK) in den Brücken von BaltiCo sorgt für eine erhöhte Steifigkeit und eine lange Lebensdauer. Der Kunststoff ist witterungsbeständig, wodurch ein geringer Pflegeaufwand erforderlich ist. Die CFK-Brücken von BaltiCo bieten daher eine zukunftsweisende Lösung für den Brückenbau, die sowohl technische als auch finanzielle Vorteile mit sich bringt. Dank des CFK-Materials können größere Spannweiten bei geringerem Gewicht im Vergleich zu herkömmlichen Brücken aus Stahlbeton erreicht werden, was zu einer erhöhten Steifigkeit und einer langen Lebensdauer führt. Der geringe Pflegeaufwand, der aufgrund der guten Witterungsbeständigkeit des Kunststoffs erforderlich ist, trägt zusätzlich zu den Vorteilen der CFK-Brücken bei.
